电磁屏蔽实验室技术参数及配置概述
一、屏蔽实验室技术参数来源：
1.1、按《扫描电镜实验室》安装场地及环境的要求：
1.2、按GJB2926-97《电磁兼容性测试实验室认可要求》第5.3.1.A条规定提出：
14KHz—1MHz≥60dB
1MHz —1000MHz≥90dB
1GHz—18GHz≥80dB
备注：该参数应为屏蔽室至少达到的要求。

二、项目技术参数及性能说明：
电镜屏蔽室屏蔽效能按以下参数设计制作
2.1、六屏蔽体采用2-3mm钢板焊接式，以单元模块板焊接方式联接成整体，钢板内外表面进行磷化防腐蚀处理后涂防锈漆。
2.2、项目设计时充分考虑新风中含有大气尘，回风中因为人员活动的原因带有尘埃、细菌以及室内被测物带有挥发性化学物质等因素。
2.3、屏蔽实验室室内壁墙面、天花作隔音消声处理，同时利用隔音层作室内装饰。
2.4、电镜屏蔽室验收达到的技术指标：
频率范围屏蔽效能单独接地
14KHz—3GHz≥80--100dB小于4欧姆

三、电镜屏蔽室满足环境适应和使用条件：

3.1、环境温度：20℃偏差3℃波动小于1℃/小时 3.2、环境湿度：相对湿度80% 3.3、震动要求：2Hz以下 小于1um2-9Hz 小于2um10Hz以上 小于3um 3.4、盐雾：所有涂层和金属零部件应承受GJB150.11规定的盐雾实验。

扫描电镜

3.5、霉菌：所有零部件不得因霉菌生长而退化，按JB150.11.10规定屏蔽室选材应满足长霉菌程度在0—2级之间。

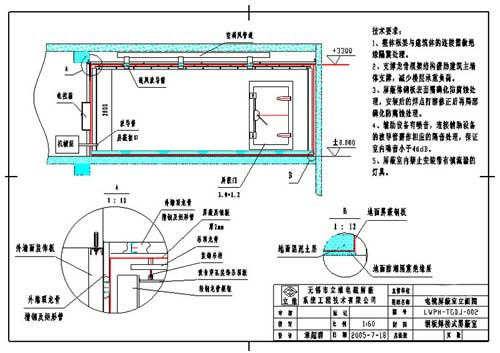

立面图
